IdEnc MKII АУДІОКОДЕР ДЛЯ МОВЛЕННЯ DAB/DAB+

АНАЛОГОВИЙ, ЦИФРОВИЙ, AES EBU / AES67 І ПОТОКОВИЙ АУДІОВХІД.


КОДУЄ ДВА АНАЛОГОВИХ, ЦИФРОВИХ AES EBU/AES67 І ПОТОКОВИХ АУДІОВХОДІВ І

ВІДПРАВЛЯЄ ЗАКОДОВАНИЙ ПОТІК НА 5 РІЗНИХ МУЛЬТИПЛЕКСОРІВ IDMUX

use

ЗАСТОСУВАННЯ


Доступна високоякісна бібліотека кодування Fraunhofer. За допомогою IdEnc мовник може безпосередньо керувати передачею SLS і DLS, що містять текст і зображення, зі своєї системи відтворення.

principle-02

ПРИНЦИП


Кодер встановлюється в штаб-квартирі мовника і відправляє вже закодований потік на віддалений мультиплексор за протоколом Tcp, забезпечуючи тим самим надійність і стабільність навіть у мережах громадського транспорту.

onair-02

ОРІЄНТОВАНИЙ


6-смуговий аудіопроцесор, призначений для додатків DAB+, дає змогу використовувати всю доступну смугу частот понад 20 КГц та інтегрує контроль гучності відповідно до стандарту ITU-R BS.1770.

ПЕРЕДНЯ ПАНЕЛЬ. ДИСПЛЕЙ. НАЛАШТУВАННЯ ТА НАВІГАЦІЯ.


ID_ENC-front
Idenc-front_arrows_up
lcd

Відображення інформації поточних параметрів аудіокодера.

LCD, розмір 144 х 32 мм.



status

  • PWR ON: енкодер увімкнений і працює.
  • FAULT: Сигнал тривоги, активний, якщо одне джерело живлення не працює.
  • ENC 1: сигналізує про несправність першого процесу кодування через тривалу відсутність звуку.
  • ENC 2: сигналізує про несправність другого процесу кодування через тривалу відсутність звуку.
knob

Навігація по меню та редагування параметрів здійснюється за допомогою поворотної ручки-кнопки.

level

Вихід на навушники для моніторингу налаштування звукових сигналів.

Ви можете налаштувати рівень гучності в навушниках за допомогою ручки на передній панелі.

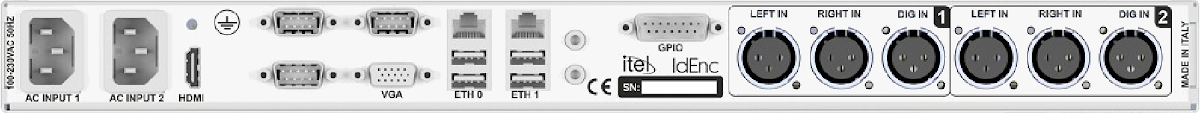

ЗАДНЯ ПАНЕЛЬ. ПІДКЛЮЧЕННЯ. ІНТЕРФЕЙСИ


ground

ЗАЗЕМЛЕННЯ

Переконайтеся, що електрична мережа, електричні розетки та кабелі має заземлення.

in-out

DIG OUT

Цифрові аудіо AES/EBU вихід, XLR роз'єми, балансні трансформаторні

in-out

LEFT / RIGHT IN

Аналоговий аудіо вхід, L/R канали, XLR роз'єми, електронно-балансні

bnc

SCA IN

Зовнішній вхід SCA/RDS,  мікшуватиметься на вихід MPX. Роз'єм BNC

dsub-25

CTRL

Порт управління - для додавання функцій користувача за вибором замовника (опція)

usb

USB DRIVE

Резервное копіювання звуку на зовнішнє сховище та відтворення файлів

strelki-down-thin-01
ID_ENC-rear
strelki-up-thin
AC

AC

Роз'єм живлення змінного струму з внутрішнім запобіжником
90-264 В 2.5 А Пристроєм вимкнення живлення є шнур живлення

in-out

DIG IN

Цифрові аудіо AES/EBU вхід, XLR роз'єми, балансні трансформаторні

bnc

19K OUT/MPX IN MPX OUT

Вихід 19 кГц для синхронізації із зовнішнім RDS кодером. Вхід-вихід МРХ (комплексний сигнал)

in-out

LEFT / RIGHT OUT

Аналоговий аудіо вихід, L/R канали, XLR роз'єми, електронно-балансні

rs-232

RS 232

Управління через ПК.
Перемикання по GPI - аналоговий, цифровий або NET/IP вхід

rg45

LAN

Управління по локальній мережі через веб-браузер на ПК

IP STREAM ENCODER або DECODER (опціі)

ОПЦІЇ


ip

STREAM ENCODER

Потокова опціальна плата для кодування обробленого аудіо сигналу в IP за протоколами TCP, UDP, RTP, Multicast. Функція Shoutcast/Icecast, формат кодування MP3, PCM, G.711.

USB порт - присутній, але не використовується

ip

STREAM DECODER

Опціальна плата для декодування потокового Shoutcast/Icecast IP через TCP, UDP, RTP, Multicast у форматі AAC+, MP3, Ogg Vorbis, G.711, PCM.

USB порт - для резервного копіювання звуку на зовнішнє сховище та відтворення файлів під час зникнення інтернет-з'єднання.

rds

КОДЕР RDS З RT+

Опція кодувальник RDS  с возможностью управления сигналом RDS со всеми дополнительными параметрами: PI, TP, TA, DI, PS, RT, RT+, CT, AF-A, AF-B, PTY (название станции, тип программы, оголошення руху, мітка музыка/мова) ; список альтернативных частот и дополнительных сигналов.)

Активується цифровим кодом.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ




Аналоговий вхід


  • Частота дискретизації 48 кГц/24 біта
  • Рівень вхідного сигналу + 12/-12 дБн
  • XLR роз'єм famale, електроннонний балансний



Цифровий вхід


  • AES/EBU та SPDIF
  • Частоти дискретизації від 32 до 96 кГц
  • XLR роз'єм famale, трансформаторний балансний



Вхід SCA


  • Зовнішній вхід SCA/RDS
  • Мікшуватиметься на вихід MPX з посиленням-20 дБ
  • Роз'єм BNC



Затримка


  • Аудіо процесор 8 мс
  • Стерео кодер 4 мс





RDS кодер


  • PI, TP, TA, DI, PS, RT, RT+, CT, AF-A, AF-B, PTY управління
  • Електроно регулювання від 0 до 6 кГц з кроком 100 Гц
  • Radiotext+, CT та динамічний PS





Інтерфейси


  • RS-232
  • Ethernet
  • Роз'єм RJ 45



Аналоговий вихід


  • Рівень вихідного сигналу + 12/-12 дБн
  • Deemphasis Off, 50uS, 75uS
  • XLR роз'єм male, електроннонний балансний



Цифровий вихід


  • AES/EBU та SPDIF
  • Частота дискретизації 48 кГц
  • XLR роз'єм male, трансформаторний балансний



Вихід MPX


  • Рівень вихідного сигналу + 6/-6 дБ
  • Стерео перехресні перешкоди> 66дБ
  • Роз'єм BNC



Вихід 19 кГц


  • Пілотний еталонний вихід 19 кГц
  • 1Vpp прямокутна хвиля
  • Роз'єм BNC



Живлення


  • 100-240 В змінного струму
  • Частота 50/60 Гц
  • 12 VDC на запит



Фізичні розміри


  • 1U/19"
  • Вага 2.5 кг
  • Розміри 44  х 483  х 156 мм

КОМПЛЕКТАЦІЯ


equipment
  • FM процесор DPRO3 FM
  • Кабель живлення
  • USB накопичувач з утилітами та посібником користувача
