ЗАСТОСУВАННЯ

 Фірмове звучання, яке, в більшості випадків, оцінюється слухачами за гучністю, спотвореннями, розбірливістю мови і звучанням низьких та високих частот.

Автоматичне вирівнювання рівнів різних джерел контенту.

ПРИНЦИП

Попереднє вирівнювання сигналу, поділ частотного діапазону звукового сигналу на смуги, обробка звукових піків окремо в кожній смузі, з'єднання оброблених сигналів кожної смуги.

Ембеддер-деэмбеддер звуку SDI з автоматичним проходом у разі збоя.

ОРІЄНТОВАНИЙ

Телемовлення різних джерел аудіопрограм, таких як живі виступи, рекламні ролики, фільми, музичні кліпи. Шестисмугова обробка звуку на основі DSP дає можливість реалізовувати нові функції за допомогою оновлення програмного забезпечення.

Вихід на навушники для моніторингу налаштування звукових сигналів.

Ви можете налаштувати рівень гучності в навушниках за допомогою ручки на передній панелі.

Відображення інформації поточних параметрів пунктів меню процесора.

• GATE: світлодіод горить, коли рівень нижчий від порога спрацювання
• CLIP: Надто високий рівень аналогового входу
• DIG IN: як джерело звуку вибрано цифровий вхід AES/EBU
• NET: Як джерело звуку вибрано мережне аудіо (опція).

Навігація по меню та редагування параметрів здійснюється за допомогою поворотної ручки-кнопки.

У головному меню, яке з'являється після завантаження прошивки, можна вибрати підменю для різних налаштувань.

Вхідний рівень посилення АРУ.

АРУ виконує попереднє вирівнювання сигналу, що подається на наступний шестисмуговий лімітер-компресор за яким слідує кінцевий кліппер-лімітер, що працює на частоті 96 кГц, оптимізований для маскування спотворень

Рівень компресії багатосмугового лімітера.

9 заводських пресетів та 8 осередків пам'яті для збереження пресетів залежно від жанру Вашої радіостанції.

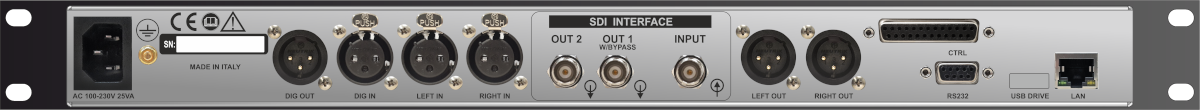

ЗАЗЕМЛЕННЯ

Переконайтеся, що електрична мережа, електричні розетки та кабелі має заземлення.

DIG OUT

Цифрові аудіо AES/EBU вихід, XLR роз'єми, балансні трансформаторні

LEFT / RIGHT IN

Аналоговий аудіо вхід, L/R канали, XLR роз'єми, електронно-балансні. Може бути вкладений у сигнал SDI

SDI INPUT стандарт SD/HD/ 3G із вкладеним звуком

CTRL

Порт управління - для додавання функцій користувача за вибором замовника (опція)

AC

Роз'єм живлення змінного струму з внутрішнім запобіжником.
Пристроєм вимкнення живлення є шнур живлення

DIG IN

Цифровий аудіо AES/EBU вхід, XLR роз'єми, балансні трансформаторні.
Може бути вкладений у сигнал SDI

SDI OUT

OUT1/SW Основний вихід з перемикачем обходу.
OUT2 Допоміжний вихід некомутований

Роз'єми BNC F

LEFT / RIGHT OUT

Аналоговий аудіо вихід, L/R канали, XLR роз'єми, електронно-балансні

RS 232

Управління через ПК.
Перемикання по GPI - цифровий аудіо або SDI вхід

LAN

Управління по локальній мережі через веб-браузер на ПК

Аналоговий вхід

• Частота дискретизації 48 кГц/24 біта
• Рівень вхідного сигналу + 12/-12 дБн
• XLR роз'єм famale, електроннонний балансний

Цифровий вхід

• AES/EBU та SPDIF
• Частоти дискретизації від 32 до 96 кГц
• XLR роз'єм famale, трансформаторний балансний

Затримка

• Аудіо процесор 8 мс
• Настроювана лінія затримки для синхронізації вкладеного звуку із вхідним відео SDI


Керування гучністю

• Ограничитель громкости, стандарт ITU-R BS.1770.
• Вирівнювання гучності різних джерел аудіопрограм

Інтерфейси

• RS-232
• Ethernet
• Роз'єм RJ 45

Керування

• Усіми функціями можна керувати віддалено за допомогою програмного забезпечення, що додається.

Аналоговий вихід

• Рівень вихідного сигналу + 12/-12 дБн
• Deemphasis Off, 50uS, 75uS
• XLR роз'єм male, електроннонний балансний

Цифровий вихід

• AES/EBU та SPDIF
• Частота дискретизації 48 кГц
• XLR роз'єм male, трансформаторний балансний

SDI IN

• SDI - SD/HD/3G
• 1920 x 1980, 60p

• 1 вхід
• Роз'єми BNC 75 Ом

SDI OUT

• SDI - SD/HD/3G
• 1920 x 1980, 60p

• 2 SDI виходи
• Роз'єми BNC 75 Ом

Живлення

• 100-240 В змінного струму 50/60 Гц
• 12 VDC на запит

Фізичні розміри

• 1U/19"
• Вага 2.5 кг
• Розміри 44  х 483  х 156 мм
