ЗАСТОСУВАННЯ

Кожна радіостанція хоче мати своє фірмове звучання, яке, в більшості випадків, оцінюється слухачами за гучністю, спотвореннями, розбірливістю мови і звучанням низьких та високих частот.

ПРИНЦИП

Попереднє вирівнювання сигналу, поділ частотного діапазону звукового сигналу на смуги, обробка звукових піків окремо в кожній смузі, з'єднання оброблених сигналів кожної смуги.

ОРІЄНТОВАНИЙ

Розмовно-музичні радіостанції, оптимізовано для DAB+ і HD радіо. Шестисмугова обробка звуку на основі DSP дає можливість реалізовувати нові функції за допомогою оновлення програмного забезпечення.

Вихід на навушники для моніторингу налаштування звукових сигналів.

Ви можете налаштувати рівень гучності в навушниках за допомогою ручки на передній панелі.

Відображення інформації поточних параметрів пунктів меню процесора.

• GATE: світлодіод горить, коли рівень нижчий від порога спрацювання
• CLIP: Надто високий рівень аналогового входу
• DIG IN: як джерело звуку вибрано цифровий вхід AES/EBU
• NET: Як джерело звуку вибрано мережне аудіо (опція).

Навігація по меню та редагування параметрів здійснюється за допомогою поворотної ручки-кнопки.

У головному меню, яке з'являється після завантаження прошивки, можна вибрати підменю для різних налаштувань.

Вхідний рівень посилення АРУ.

АРУ виконує попереднє вирівнювання сигналу, що подається на наступний шестисмуговий лімітер-компресор за яким слідує кінцевий кліппер-лімітер, що працює на частоті 96 кГц, оптимізований для маскування спотворень

Рівень компресії багатосмугового лімітера.

9 заводських пресетів та 8 осередків пам'яті для збереження пресетів залежно від жанру Вашої радіостанції.

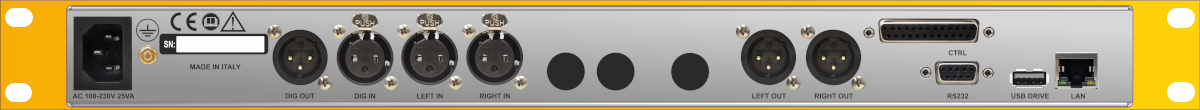

ЗАЗЕМЛЕННЯ

Переконайтеся, що електрична мережа, електричні розетки та кабелі має заземлення.

DIG OUT

Цифрові аудіо AES/EBU вихід, XLR роз'єми, балансні трансформаторні

LEFT / RIGHT IN

Аналоговий аудіо вхід, L/R канали, XLR роз'єми, електронно-балансні

CTRL

Порт управління - для додавання функцій користувача за вибором замовника (опція)

USB DRIVE

Резервное копіювання звуку на зовнішнє сховище та відтворення файлів

AC

Роз'єм живлення змінного струму з внутрішнім запобіжником
90-264 В 2.5 А Пристроєм вимкнення живлення є шнур живлення

DIG IN

Цифрові аудіо AES/EBU вхід, XLR роз'єми, балансні трансформаторні

LEFT / RIGHT OUT

Аналоговий аудіо вихід, L/R канали, XLR роз'єми, електронно-балансні

RS 232

Управління через ПК.
Перемикання по GPI - аналоговий, цифровий або NET/IP вхід

LAN

Управління по локальній мережі через веб-браузер на ПК або IP Stream Encoder, IP Stream Decoder (опціі)

Аналоговий вхід

• Частота дискретизації 48 кГц/24 біта
• Рівень вхідного сигналу + 12/-12 дБн
• XLR роз'єм famale, електроннонний балансний

Цифровий вхід

• AES/EBU та SPDIF
• Частоти дискретизації від 32 до 96 кГц
• XLR роз'єм famale, трансформаторний балансний

Затримка

• Аудіо процесор 8 мс

Керування гучністю

• Ограничитель громкости, стандарт ITU-R BS.1770
• Вирівнювання гучності різних джерел аудіопрограм

Інтерфейси

• RS-232
• Ethernet
• Роз'єм RJ45

Керування

• Усіми функціями можна керувати віддалено за допомогою програмного забезпечення, що додається

Аналоговий вихід

• Рівень вихідного сигналу + 12/-12 дБн
• Deemphasis Off, 50uS, 75uS
• XLR роз'єм male, електроннонний балансний

Цифровий вихід

• AES/EBU та SPDIF
• Частота дискретизації 48 кГц
• XLR роз'єм male, трансформаторний балансний

Живлення

• 100-240 В змінного струму 50/60 Гц
• 12 VDC на запит

Фізичні розміри

• 1U/19"
• Вага 2.5 кг
• Розміри 44  х 483  х 156 мм
